PCB آلومینیومی 2 لایه

PCB آلومینیومی 2 لایه Jiubao فلزی بودن و ایمنی PCB پایه آلومینیومی 1 لایه را به ارث برده است و می تواند سیم کشی پیچیده و دقیق PCB معمولی (FR4 PCB) را درک کند. پی سی بی بستر آلومینیومی 2 لایه کاملاً ویژگی های آلومینیوم اتلاف حرارت، مس رسانا، رزین عایق و فیلم حرارتی را برای بردهای مدار الکترونیکی اعمال می کند.

ارسال استعلام

توضیحات محصول


معرفی محصول 2 لایه آلومینیوم PCB

PCB آلومینیومی 2 لایه Jiubao فلزی بودن و ایمنی PCB پایه آلومینیومی 1 لایه را به ارث برده است و می تواند سیم کشی پیچیده و دقیق PCB معمولی (FR4 PCB) را درک کند. پی سی بی بستر آلومینیومی 2 لایه کاملاً ویژگی های آلومینیوم اتلاف گرما، مس رسانا، رزین عایق و فیلم حرارتی را روی بردهای مدار الکترونیکی اعمال می کند. پی سی بی بستر آلومینیومی 2 لایه می تواند به طور مستقل در هر دو طرف محصول سیم کشی شود و می تواند از طریق سوراخ های آبکاری شده با خطوط در هر دو طرف ارتباط برقرار کند تا شبکه بزرگتری را تشکیل دهد. طراحی سیم‌کشی PCB بستر آلومینیومی 2 لایه را انعطاف‌پذیرتر کنید، که می‌تواند مناطق کاری پیچیده‌تر را برآورده کند. می تواند پر شدن "SMT"، سیم کشی و صحافی را در هر دو طرف محصول متوجه شود. پی سی بی بستر آلومینیومی 2 لایه دارای هدایت حرارتی با راندمان بالا، اتلاف گرما، ایمنی عایق و عمر طولانی است.

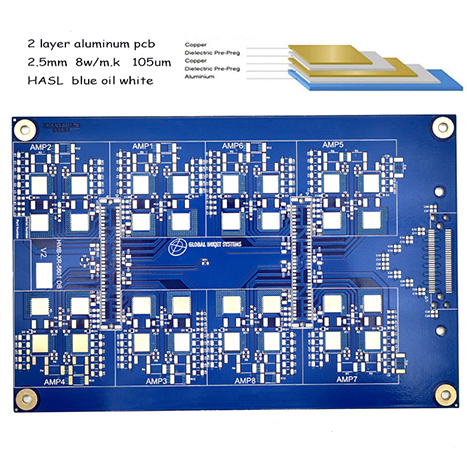

نمودار شماتیک ساختار محصول پی سی بی بستر آلومینیومی 2 لایه:

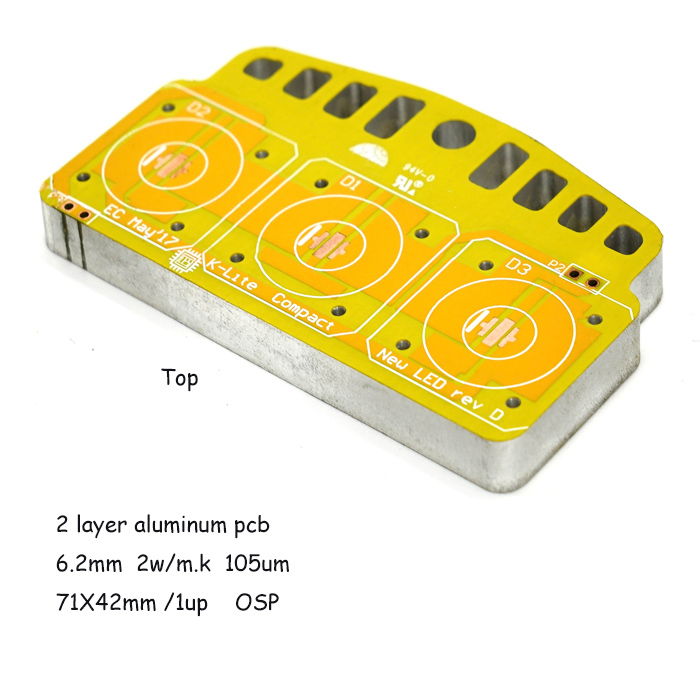

نمودار شماتیک جلو و پشت محصول 2 لایه آلومینیومی بستر PCB:



دستورالعمل های تولید و فرآیند تولید محصول پی سی بی بستر آلومینیومی 2 لایه

لایه آلومینیوم (5052)
تعداد لایه ها 1 لیتر
ضخامت (میلی متر) 0.8mm~5.0MM (±10%)
هدایت حرارتی (لایه دی الکتریک) 0.8/1.5/ 2.0/3.0 W/m.K.
ضخامت فویل مسی 35/70/105/140um
رنگ ماسک لحیم کاری سفید/مشکی/مشکی مات/قرمز/سبز/آبی/سبز مات
لایه آلومینیوم (5052)
تعداد لایه ها 2 لیتر
ضخامت (میلی متر) 0.8/1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM (±10%)
هدایت حرارتی (لایه دی الکتریک) (W/m-k) 0.8/1.5/ 2.0/3.0 W/m.K.
ضخامت فویل مسی 35/70/105/140 um
رنگ ماسک لحیم کاری سفید/مشکی/مشکی مات/قرمز/سبز/آبی/سبز مات
رنگ کاراکتر سفید / سیاه / نارنجی / قرمز / آبی
روش های شکل دهی گونگ های CNC، برش CNC V، قالب گیری، برش لیزری و فرز
تست بازرسی AOI; کاوشگر پر سرعت؛ آزمون الکترونیکی؛ تست ولتاژ
فرآیند تصفیه سطحی DNIG سرب رایگان HASL; OSP
زمان تحویل 6-8 روز
سفید / سیاه / نارنجی / قرمز / آبی
روش های شکل دهی گونگ های CNC، برش CNC V، قالب گیری، برش لیزری و فرز
تست بازرسی AOI; کاوشگر پر سرعت؛ آزمون الکترونیکی؛ تست ولتاژ
فرآیند تصفیه سطحی HASL FREE LEAD DNIG OSP
زمان تحویل 4-5 روز.

موارد کاربرد محصولات پی سی بی بستر آلومینیومی 2 لایه:

چراغ قوه، لامپ های معدنچی کنترل صنعتی، چراغ های LED خودرو، چراغ های نمایش صحنه، تجهیزات پروژکتور، چراغ های LED خیابانی و ابزارهای مختلف روشنایی اتلاف حرارت با دقت و تقاضای بالا

مزایای محصولات پی سی بی بستر آلومینیومی 2 لایه

عمر طولانی، عملکرد اتلاف گرما کارآمد، پایدار، محدوده کاربرد گسترده

سوالات متداول

Q1. آیا شما تولید کننده هستید؟ آیا کارخانه دارید؟
پاسخ: ما بیش از 12 سال تولید کننده حرفه ای بردهای مدار چاپی هستیم. ما کارخانه داریم و شما می توانید تصاویر کارخانه های ما را ببینید.
Q2. آیا می توانم نمونه ها را به صورت رایگان دریافت کنم؟ آیا امکان ارسال رایگان وجود دارد؟
پاسخ: بله، ما می توانیم پس از صحبت و تایید تمام جزئیات، نمونه رایگان به شما ارائه دهیم. اما ما خدمات حمل و نقل رایگان ارائه نمی دهیم، اگر محصولات زیادی خریداری کنید، تخفیف هایی به شما می دهیم.
Q3. آیا OEM انجام می دهید؟
پاسخ: بله. ما تولید کننده بردهای مدار چاپی هستیم. ما کارخانه ها و تجهیزات اتوماسیون اختصاصی برای کل فرآیند PCB داریم که دقیقاً بازرسی و ارسال می شوند.
Q4. زمان تحویل چه موقع است؟
پاسخ: تحویل ما به موقع تضمین می شود. شروع از نهایی شدن پیش نویس تولید، بستر آلومینیومی 1 لایه PCB: 2-3 روز. پی سی بی بستر آلومینیومی 2 لایه: 6-8 روز. PCB بستر مس: 4-5 روز. پی سی بی بستر مسی 2 لایه: 5-7 روز. البته، می توان آن را در عرض 48 ساعت تسریع کرد.
Q5. آیا PCB آلومینیومی 4 لایه تولید می شود؟
پاسخ: بله، ما یک تولید کننده برد مدار چاپی هستیم، PCB آلومینیومی 4 لایه را می توان تولید کرد، لایه ساختار برد مدار را توصیف کنید، برای تایید، اطلاعات Gerber را به ایمیل ما pcb@jbmcpcb.com ارسال کنید.
