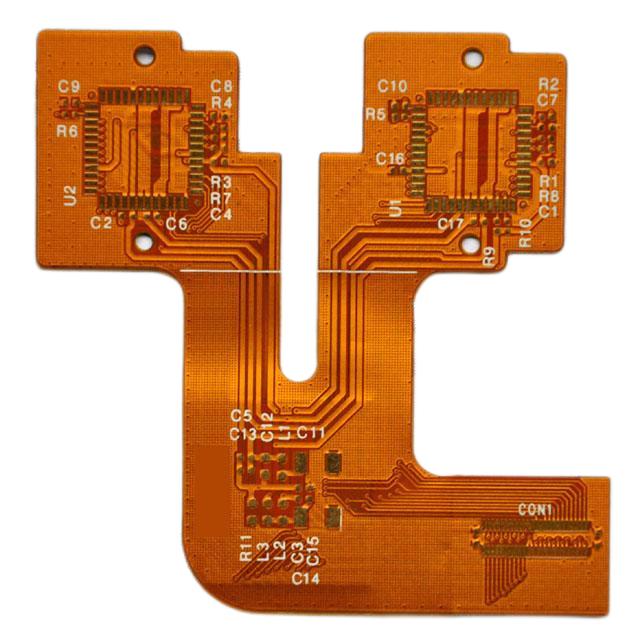

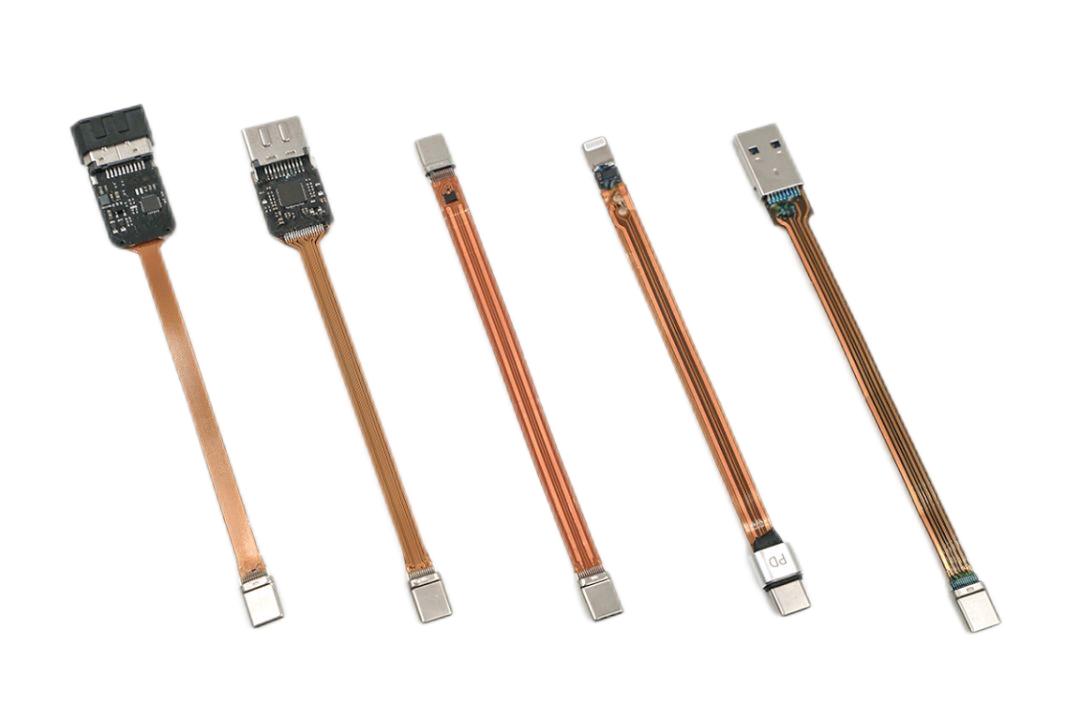

مدار چاپی انعطاف پذیر FPC یک برد مدار است که از بسترهای انعطاف پذیر ساخته شده است که بسیار خم شدن و تاشو هستند. PCB انعطاف پذیر FPC معمولاً از بسترهای فیلم چند لایه و لایه های رسانا تشکیل شده است. ویژگی اصلی آن خم شدن و تاشو بودن برد مدار است، بنابراین برای وسایل الکترونیکی که نیاز به خم شدن یا تا شدن دارند مناسب است. PCB انعطاف پذیر FPC دارای مزایای زیادی مانند اندازه کوچک، سبک وزن، قابلیت اطمینان بالا و غیره است، بنابراین در بسیاری از زمینه ها مانند تلفن های همراه، دوربین های دیجیتال، رایانه های لوحی، الکترونیک خودرو، تجهیزات پزشکی و غیره به طور گسترده استفاده می شود. به طور خلاصه، PCB انعطاف پذیر FPC یک جزء الکترونیکی بسیار مهم است. ظاهر آن طراحی تجهیزات الکترونیکی را انعطاف پذیرتر و متنوع تر می کند و همچنین انتخاب های بیشتری را برای ساخت تجهیزات الکترونیکی فراهم می کند.
2. فرآیند تولید PCB انعطاف پذیر FPC
PCB انعطاف پذیر FPC دارای انعطاف پذیری و قابلیت اطمینان است. در حال حاضر 4 نوع PCB انعطاف پذیر FPC در بازار وجود دارد: PCB یک طرفه (1 لایه)، دو طرفه (2 لایه)، چند لایه و PCB سخت سخت. فرآیند تولید PCB انعطاف پذیر FPC عمدتاً شامل مراحل زیر است: اول، آماده سازی مواد پایه، معمولاً از فیلم پلی آمید یا فیلم پلی استر به عنوان ماده پایه استفاده می شود، و مواد اولیه PCB انعطاف پذیر با چاپ، روکش مس و سایر فرآیندها تهیه می شود. ; دوم اینکه تولید گرافیک است. با توجه به نقشه طراحی تخته مدار، الگوی مدار بر روی بستر توسط فوتولیتوگرافی یا تکنولوژی برش لیزری ساخته شده است. سپس آبکاری، لایه ای از فلز با استفاده از فناوری آبکاری مانند مس، نیکل، طلا و غیره روی مدار قرار می گیرد تا رسانایی و مقاومت در برابر خوردگی را افزایش دهد. در نهایت، برش و آزمایش، PCB انعطاف پذیر نهایی مطابق با اندازه مورد نیاز برش داده می شود و برای اطمینان از اینکه کیفیت و عملکرد آن مطابق با الزامات است، آزمایش و بازرسی می شود. به طور کلی، فرآیند تولید PCB انعطافپذیر FPC نسبتاً پیچیده است و به همکاری فرآیندهای مختلف و عملیات خوب نیاز دارد، اما عملکرد انعطافپذیر و ویژگیهای کوچکسازی آن باعث میشود که به طور گسترده در محصولات الکترونیکی مورد استفاده قرار گیرد.
چگونه FPC PCB انعطاف پذیر بسازیم؟
فرآیند تولید PCB انعطاف پذیر FPC 1 لایه:
برش-حفاری-فیلم خشک-ضمیمه-اکسپوژر-توسعه-اچ کردن- لایه برداری سطحی-روکش فیلم-فیلم پرس کردن- عمل آوری سطح-رسوب طلا نیکل-چاپ کاراکتر-برشی-اندازه گیری الکتریکی- پانچ کردن-بازرسی نهایی -بسته بندی و حمل و نقل
فرآیند تولید PCB انعطاف پذیر FPC 2 لایه:
برش - حفاری - PT H - آبکاری - پیش تصفیه - چسباندن فیلم خشک - قرار گرفتن در معرض انگل - توسعه - آبکاری گرافیکی - حذف فیلم - پیش تصفیه - چسباندن فیلم خشک - قرار گرفتن در معرض برنامه ریزی - توسعه - اچینگ - حذف غشاء - درمان سطح - لایه لایه کردن - لایه لایه سازی پخت - آبکاری نیکل - چاپ کاراکتر - برش - تست الکتریکی - مهر زنی - بازرسی نهایی - بسته بندی - حمل و نقل.
قابلیت فرآیند FPC PCB:
مواد انعطاف پذیر |
Taihong، Shengyi، Lianmao |
||
PCBمواد |
کیلوبایت،شنگی، لیانمائو |
||
ضخامت مس |
12 تا 70 میلی متر |
||
سطحتمام کردن |
|
||
ضخامت پرداخت سطح
|
ENIG |
که در طلا |
2-4 میلی متر__ |
0.025-0.075یکی_ |
|||
ENEPIG |
که در_ طلا PD |
2-4 میلی متر__ |
|
0.025-0.075یکی__ |
|||
0.025-0.075یکی_ |
|||
تذهیب برقی
|
نi AU |
2-4یکی |
|
0.05-0.35یکی |
|||
RF-PC Thبیماری کمترین(میلی متر)
|
4 لایه تخته سخت + 2 لایه تخته نرم
|
0.6میلی متر |
|
6لایه های تخته سخت + 2 لایه تخته نرم |
0.6میلی متر |
||
RF-PC Thبیماری بهتسامح
|
4 لایه تخته سخت + 2 لایه تخته نرم |
0.1 میلی متر |
|
6لایه های تخته سخت + 2 لایه تخته نرم |
0.1 میلی متر |
||
عرض / حداقل فاصله (میلی متر)
|
4 لایه تخته سخت + 2 لایه تخته نرمعرض / حداقل فاصله (میلی متر) |
1 اونس |
0.075 مترm |
1/2اونس |
0.06 مترm |
||
1/3اونس |
0.05 مترm |
عرض / حداقل فاصله (میلی متر)
|
4 لایه تخته سخت + 2 لایه تخته نرمعرض / حداقل فاصله (میلی متر) |
1 اونس |
0.075 مترm |
1/2اونس |
0.06 مترm |
||
1/3اونس |
0.05 مترm |
||
6لایه های تخته سخت + 2 لایه تخته نرمعرض / حداقل فاصله (میلی متر) |
1 اونس |
0.075 مترm |
|
1/2اونس |
0.06 مترm |
||
1/3اونس |
0.05 مترm |
||
متهl حداقل(میلی متر) |
مته |
∮0.1میلی متر |
|
Lآشر |
∮00.075 میلی متر |
||
شift تحمل |
پوششاست |
0.1میلی متر |
|
اسایالات متحده |
0.15میلی متر |
||
پI |
0.1میلی متر |
||
FR-4 |
0.15میلی متر |
||
EMI فیلم |
0.1میلی متر |
||
پوششاست (PI &چسب)
|
12.5یکی-50یکی |
||
12.5یکی-75یکی |
|||
مقدار چسب سرریز روکش |
0.02-0.03 میلی متر |
3. ویژگی های PCB انعطاف پذیر FPC
مدار چاپی انعطاف پذیر FPC یک برد مدار انعطاف پذیر است که در تجهیزات الکترونیکی استفاده می شود و از یک بستر انعطاف پذیر و فویل با روکش مس تشکیل شده است. در مقایسه با PCB صلب سنتی، PCB انعطاف پذیر FPC دارای ویژگی های زیر است:
آ). انعطاف پذیری: PCB انعطاف پذیر FPC را می توان خم کرد، تا کرد و پیچ خورد تا با اشکال مختلف سه بعدی پیچیده سازگار شود، که می تواند تا حد زیادی حجم تجهیزات را کاهش دهد و قابلیت اطمینان تجهیزات را بهبود بخشد.
ب). نازک و سبک: PCB انعطاف پذیر FPC دارای ضخامت بسیار نازکی است که می تواند به کمتر از 0.1 میلی متر برسد که برای استفاده در دستگاه های نازک و سبک بسیار مناسب است.
ج). چگالی بالا: PCB انعطاف پذیر FPC می تواند سیم کشی با چگالی بالا را درک کند و می تواند طرح مدارهای چند لایه را در یک فضای بسیار کوچک تحقق بخشد که عملکرد و قابلیت اطمینان تجهیزات الکترونیکی را بهبود می بخشد.
د). مقاومت در برابر دمای بالا: PCB انعطاف پذیر FPC می تواند دماهای بالا را تحمل کند، می تواند به طور معمول در محیط های با دمای بالا کار کند و برای برخی تجهیزات الکترونیکی در محیط های با دمای بالا مناسب است.
ه) مقاومت در برابر خوردگی: PCB انعطاف پذیر FPC مقاومت در برابر خوردگی خوبی دارد و می تواند در محیط های سخت استفاده شود. به طور خلاصه، PCB انعطاف پذیر FPC دارای مزایای بسیاری است، می تواند نیازهای تجهیزات الکترونیکی مختلف را برآورده کند و یک جزء الکترونیکی بسیار مهم است.
