PCB آلومینیومی 1 لایه

می توانید مطمئن باشید که از کارخانه ما آلومینیوم 1 لایه پی سی بی جیوبائو خریداری کنید. برد مدار چاپی هسته فلزی یک برد مدار چاپی مرکب است که از یک بستر فلزی، یک لایه متوسط ​​عایق و یک لایه مسی مدار تشکیل شده است. ماتریس فلزی معمولاً آلومینیوم، آهن، مس، مس اینوار، آلیاژ تنگستن-مولیبدن و غیره است.

ارسال استعلام

توضیحات محصول


PCB هسته فلزی

چرا هسته فلزی را برای مواد PCB انتخاب کنید؟

می توانید مطمئن باشید که از کارخانه ما آلومینیوم 1 لایه پی سی بی جیوبائو خریداری کنید. برد مدار چاپی هسته فلزی یک برد مدار چاپی مرکب است که از یک بستر فلزی، یک لایه متوسط ​​عایق و یک لایه مسی مدار تشکیل شده است. ماتریس فلزی معمولاً آلومینیوم، آهن، مس، مس اینوار، آلیاژ تنگستن-مولیبدن و غیره است. اتلاف حرارت زیرلایه فلزی بیشتر از ورقه ورقه مسی است. اتلاف حرارت زیرلایه فلزی به چگالی و هدایت حرارتی لایه عایق آن مربوط می شود. هرچه لایه عایق نازکتر باشد، هدایت حرارتی بالاتری دارد. لایه عایق معمولاً رزین اپوکسی اصلاح شده، پلی فنیلن اتر، پلی‌آمید و غیره است. لایه های مدار از لایه های مسی تشکیل شده است. ضخامت صفحه فلزی 0.5mm، 0.8mm، 1.0mm، 1.2mm، 1.5mm، 2.0mm، 3.0mm و 5.0mm است. مانند بردهای مدار چاپی انعطاف پذیر صلب، مدارهای چاپی مبتنی بر فلز را می توان به دو دسته یک طرفه، دو طرفه و چند لایه تقسیم کرد و انواع خاصی از بردهای مدار چاپی هستند. PCB فلزی همچنین به عنوان PCB هسته فلزی، MCPCB، IMS (زیر لایه فلزی عایق)، PCB با روکش فلز شناخته می شود.

بسترهای PCB هسته فلزی بر اساس ترکیب آنها طبقه بندی می شوند و می توان آنها را به موارد زیر تقسیم کرد:

لمینت با روکش مس پایه آلومینیومی
لمینت روکش مسی پایه آهنی
لمینت روکش مسی پایه مسی
لمینت با روکش مس پایه فولادی

لمینت های روکش مسی بر پایه فلز بر اساس ویژگی هایشان طبقه بندی می شوند و می توان آنها را به موارد زیر تقسیم کرد:

لمینت با روکش مس پایه فلزی عمومی
لمینت با روکش مسی پایه فلزی مقاوم در برابر شعله
لمینت فلزی با روکش مس پایه مقاوم در برابر حرارت بالا
لمینت با روکش مس پایه فلزی با هدایت حرارتی بالا
لمینت با روکش مسی پایه فلزی با هدایت حرارتی فوق العاده بالا
لمینت با روکش مس پایه فلزی با فرکانس بالا از نوع مایکروویو
لمینت با روکش مسی پایه فلزی چند لایه

ویژگی های متال هسته PCB:

آ). ویژگی های آلومینیوم: هدایت حرارتی 237 W/(m·K)، هزینه متوسط، قابل قبول و پرکاربرد.
ب). ویژگی های مس: هدایت حرارتی 384 W/(m·K)، هزینه بسیار بالا است و برای محصولات با ارزش افزوده بالا استفاده می شود.
ج). ویژگی های نقره: هدایت حرارتی 429 W/(m·K)،
د). ویژگی های آهن: هدایت حرارتی 80W/(m·K)،
ه) ویژگی های فولاد: هدایت حرارتی 40W/(m·K)،



PCB فلزی از یک لایه فویل مس، یک لایه دی الکتریک و یک لایه فلزی تشکیل شده است.
· لایه مس مدار: لایه مسی مورد استفاده ضخیم تر از CCL معمولی (1oz-10oz) است. لایه های مس ضخیم تر به معنای ظرفیت حمل جریان بیشتر است.
· لایه دی الکتریک: لایه دی الکتریک یک لایه رسانای حرارتی با ضخامت حدود 50 میکرومتر تا 200 میکرومتر است. مقاومت حرارتی، انتقال حرارت و عایق پایینی دارد.
· لایه فلزی: لایه سوم یک لایه فلزی متشکل از آلومینیوم یا مس است که رسانایی حرارتی بالایی دارد.

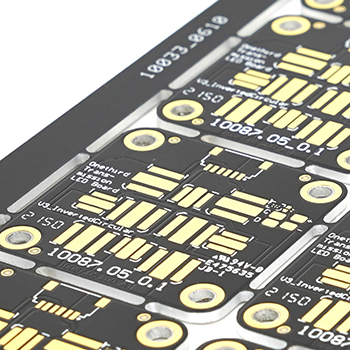

پی سی بی آلومینیومی 1 لایه

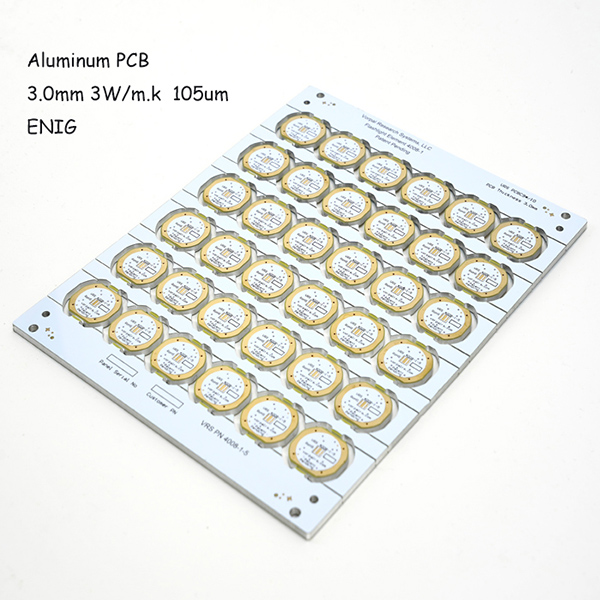

معرفی محصول زیرلایه آلومینیوم 1 لایه:



PCB آلومینیومی 1 لایه یک برد pcb آلومینیومی است. pcb آلومینیوم 1 لایه به سه لایه آلومینیوم، لایه عایق و مس تقسیم می شود. آلومینیوم برای دفع گرما، لایه عایق برای انتقال حرارت و عایق، و مس برای هدایت الکتریکی است. PCB آلومینیومی 1 لایه معمولاً دارای مدارهای چاپی در یک طرف و مدارهای بی سیم صاف در طرف دیگر هستند. متداول ترین pcb آلومینیومی موجود در بازار، pcb آلومینیوم 1 لایه است. قسمت بالایی مدار است و قسمت پایینی برای اتلاف گرما به پوسته یا چسب حرارتی متصل است. PCB آلومینیومی 1 لایه جایگزین تخته فیبر شیشه ای FR4 و PCB قبلی می شود که قوی و با مشخصات بالا است، اتلاف حرارت خوبی دارد، به راحتی شکسته نمی شود و انعطاف پذیری ساختار محصول خوبی دارد. Jiubao Technology یک تولید کننده با فرآیند تولید PCB هسته فلزی است، مجموعه کاملی از تجهیزات دقیق پیشرفته 7S کارگاه تولید از تغذیه مواد تا بسته بندی محصول نهایی، از مدیریت تیم نخبه با کیفیت بالا و دارای یک تیم حرفه ای قوی درگیر در برد مدار است. تولید، مهندسان برجسته و مدیران حرفه ای زیادی وجود دارد. این یک تولید کننده PCB آلومینیومی حرفه ای با مقیاس بزرگ، تجهیزات کامل، مدیریت دقیق و کیفیت برتر است.
پی سی بی آلومینیومی 1 لایه یک لمینت با روکش مسی مبتنی بر آلومینیوم است (لمینیت روکش مسی زیرلایه PCB است). PCB های آلومینیومی در واقع بسیار شبیه PCB های FR4 هستند

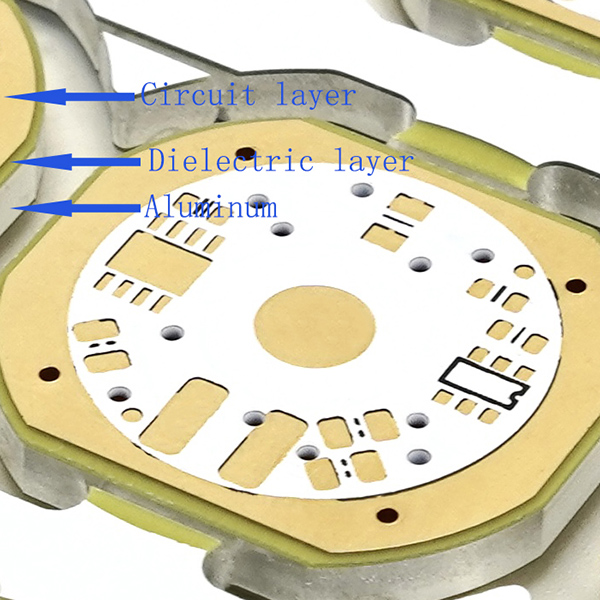

ساختار محصول PCB آلومینیومی 1 لایه در شکل نشان داده شده است:



لایه آلومینیوم
ضخامت صفحه (میلی متر) 0.8 ~ 3.0 میلی متر
حداکثر اندازه (میلی متر) 1000x1500 میلی متر
هدایت حرارتی (لایه دی الکتریک) 0.8/1.5/ 2/3/5/8/12W/m.K.
ضخامت مس 35؛ 70؛ 105؛ 140-350 میلی متر
رنگ ماسک لحیم کاری سفید؛ مشکی؛ مشکی مات؛ قرمز؛ سبز؛ آبی؛ سبز مات
رنگ کاراکتر سفید/سیاه/نارنجی/قرمز/آبی
روش شکل دهی صفحه گونگ CNC؛ برش CNC V; قالب گیری؛ برش و فرز لیزری
تست بازرسی AOI; کاوشگر پر سرعت؛ آزمون الکترونیکی؛ تست ولتاژ
فرآیند تصفیه سطحی HASL ;FREE LEAD DNIG OSP
زمان تحویل 2 تا 3 روز

اتلاف حرارت: عملکرد PCB آلومینیومی در اتلاف گرما در مقایسه با PCB معمولی FR4 بسیار خوب است. به عنوان مثال، یک PCB FR4 با ضخامت 1.5 میلی متر دارای مقاومت حرارتی 20-22 درجه بر وات است، در حالی که یک PCB آلومینیومی با ضخامت 1.5 میلی متر دارای مقاومت حرارتی 1-2 درجه بر وات است.

دستورالعمل های ساخت و تولید فرآیند تولید محصول پی سی بی آلومینیومی 1 لایه:

انبساط حرارتی: هر ماده ضریب انبساط حرارتی خاص خود را دارد. آلومینیوم (22ppm/C) و مس (18ppm/C) دارای CTE بسیار نزدیک هستند. از آنجایی که PCB آلومینیومی از نظر اتلاف گرما به خوبی کار می کند، مشکل انبساط یا انقباض جدی وجود نخواهد داشت. PCB های آلومینیومی عالی، بادوام و قابل اعتماد کار می کنند.
پایداری ابعادی: PCB های آلومینیومی پایداری ابعادی و ابعاد پایدار را نشان می دهند. به عنوان مثال، هنگامی که آنها از 30-140 درجه گرم می شوند، ابعاد آنها فقط 2.5٪ -3.0٪ تغییر می کند.
· سایر موارد: PCB آلومینیومی را می توان در فناوری نصب سطحی برای دستگاه های قدرت استفاده کرد. PCB آلومینیومی به دلیل عملکرد آن از نظر انبساط حرارتی طراحی مدار می تواند به طور موثر در طراحی مدار استفاده شود. PCB های آلومینیومی به افزایش عمر مفید محصول و چگالی توان محصول کمک می کنند. PCB های آلومینیومی نیز بسیار قابل اعتماد هستند. PCB های آلومینیومی می توانند به کاهش اندازه کلی محصول کمک کنند و همچنین گزینه ارزان تری هستند. PCB های آلومینیومی دارای محافظ الکترومغناطیسی و استحکام دی الکتریک بالایی هستند.

زمینه کاربرد محصول 1 لایه آلومینیوم PCB:

pcb بستر آلومینیومی دارای مقاومت عالی در برابر شعله، استحکام مکانیکی بالا، پایداری ابعادی و غیره است، به ویژه اتلاف گرما خوب، محافظ الکترومغناطیسی و خواص قلع شناور. به طور گسترده در موتور سیکلت استفاده می شود. جرقه زن تلفن همراه; LED های پرقدرت؛ بلندگوها؛ ماژول های قدرت؛ سیستم های محافظ صوتی و غیره
لامپ پروجکشن؛ چراغ خیابان؛ چراغ رشد گیاه; لامپ ال ای دی بستر آلومینیومی؛ تجهیزات پروجکشن؛ سینک حرارتی؛ بستر سلول خورشیدی؛ زیرلایه آلومینیومی 1 لایه که برای 90٪ چراغ های زیر آب استفاده می شود، مناسب برای 90٪ لامپ ها.
PCB آلومینیومی یک راه حل ایده آل برای محصولات با چگالی و توان بالا مانند برنامه های کاربردی LED، تجهیزات برق، کامپیوتر و غیره است.
اگر مشکلات حرارتی در طراحی PCB خود دارید، آلومینیوم باید اولین مورد توجه شما باشد. JBPCB انواع زیرلایه های آلومینیومی، از جمله بسترهای آلومینیومی یک طرفه، بسترهای آلومینیومی چند لایه، بسترهای آلومینیومی هیبریدی، بسترهای آلومینیومی انعطاف پذیر، بسترهای آلومینیومی با سوراخ و غیره را ارائه می دهد. بسترهای آلومینیومی رسانایی و PCBهای آلومینیومی با فرکانس بالا نیز در دسترس هستند. اگر به جزئیات بیشتری در مورد PCB های آلومینیومی ما نیاز دارید، لطفا با ما تماس بگیرید.

سوالات متداول

Q1: حداقل مقدار سفارش برای MCPCB چقدر است؟
A1: MCPCB MOQ ما با موارد مختلف متفاوت است، سفارش پشتیبانی از 1 عدد.
Q2: چه اسنادی را باید ارائه دهیم؟
A2: PCB: فایل های Gerber بهتر هستند، (Protel، power pcb، فایل های PADs)، PCBA: فایل های Gerber و لیست BOM.
Q3: چه اطلاعاتی باید علاوه بر مدارک ارائه کنم؟
A3: نقل قول به مشخصات زیر نیاز دارد:
الف) بستر:
ب) ضخامت صفحه:
ج) ضخامت مس:
د) هدایت حرارتی:
ه) درمان سطحی:
و) رنگ ماسک لحیم و صفحه ابریشم
ز) کمیت
Q4: آیا PCB های هسته فلزی می توانند با اجزای DIP شارژ شده از طریق سوراخ های فلزی طراحی شوند؟
A4: بله. ما یک تولید کننده برد مدار PCB هسته فلزی حرفه ای هستیم، ما سالها تجربه تولید داریم، می توانید جزئیات PCB آلومینیومی سوراخ عایق ما را ببینید
Q5: آیا می توانیم کاردستی تصویر زیر را بسازیم؟
A5: بله، اشکالی ندارد که آنچه را که می خواهید بکشید.
Q6: زمان و محیط مورد نیاز برای ذخیره سازی PCB هسته فلزی چیست؟
A6: دما و رطوبت ذخیره سازی PCB هسته فلزی بر عمر محصول تأثیر می گذارد. در زیر بسته بندی فیلم پلاستیکی خلاء، دما 25 ± 2 است. رطوبت 55±5٪ RH است و کیفیت آن به مدت 6 ماه تضمین می شود. اگر بسته بندی فیلم پلاستیکی خلاء برداشته شده یا بیش از 6 ماه نگهداری شده است، توصیه می شود قبل از تولید در دمای 150 درجه سانتیگراد / 1 ساعت پخت شود.
