PCB بستر مس

PCB بستر مس

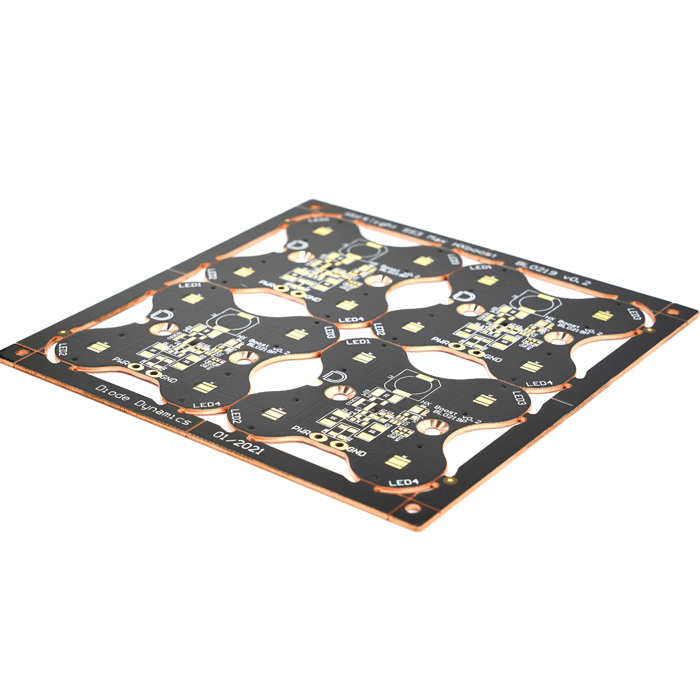

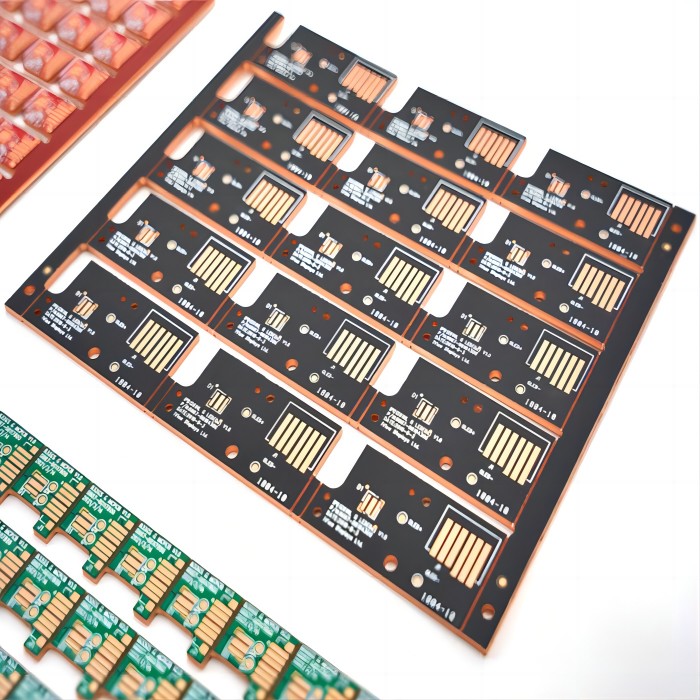

معرفی محصول pcb بستر مسی:
همانطور که از نام آن پیداست، برد مدار چاپی هسته مسی از فلز هسته مس، لایه عایق حرارتی و فویل مس فلزی تشکیل شده است تا یک برد مدار چاپی، یعنی یک برد مدار مسی یا یک بستر مسی pcb تشکیل شود. بستر مسی pcb دارای هدایت حرارتی ویژه و اتلاف حرارت عالی است. با توجه به ساختار هسته مسی چند لایه، jbpcb pcb بستر مسی را برای MCPCB یک طرفه و pcb بستر مسی را برای MCPCB دو لایه فراهم می کند. برای pcb بستر مسی MCPCB دو لایه، به هسته فلزی مسی در وسط لایه مدار و هسته فلزی مسی در پایین لایه مدار تقسیم می‌شود.

JBpcb اکنون بستر مسی یک طرفه pcb را معرفی می کند، بستر مسی یک طرفه pcb به سه لایه تقسیم می شود (فیل مسی، لایه عایق و مس C1100)، مس C1100 اثر اتلاف گرما را دارد، لایه عایق اثر دارد. از انتقال حرارت و عایق، فویل مسی اثر رسانایی دارد! بعد از اینکه فویل مسی توسط فوتوریست اچ شد، خطوط مختلفی باقی می ماند که به آنها خطوط می گوییم. عملکرد این خطوط معادل اتصال نمودار شماتیک مدار، خطوط، مهره های لامپ ال ای دی، درایورهای آی سی و غیره است. پایه های لحیم قطعات به هم متصل می شوند و دو ورقه مسی لحیم شده به قطعات را پد می نامند. PAD). لایه عایق حرارتی فناوری اصلی پی سی بی بستر مسی یک طرفه است. اجزای لایه عایق حرارتی عمدتاً از اکسید آلومینیوم و پودر سیلیکون و پلیمر پر شده با رزین اپوکسی، با مقاومت حرارتی کم و عملکرد ویسکوالاستیک عالی تشکیل شده است. چسب های عایق حرارتی برای pcb بستر مسی یک طرفه عمدتاً شامل جودینگ، بویو... بستر مسی یک طرفه pcb به طور کلی نسبتاً ساده است، یک طرف آن یک مدار است و طرف دیگر مس صاف بدون مدار است.

پی سی بی بستر مسی یک طرفه یکی از گران ترین بسترهای فلزی است. بسیاری از زمینه ها نیاز به استفاده از پی سی بی بستر مسی یک طرفه دارند. PCB بستر مسی یک طرفه دارای اتلاف گرما خوب، اتلاف حرارت سریع، دوام، شکستن آسان، انعطاف پذیری خوب، منفرد است رسانایی حرارتی PCB یک طرفه مسی بهتر از PCB آلومینیومی یک طرفه و یک طرفه است. PCB آهنی یک طرفه، بنابراین قیمت PCB مسی یک طرفه نیز گرانترین برد مدار فلزی است. محصولات زیرلایه مسی یک طرفه عمدتاً شامل تخته های چراغ جلو اتومبیل، لامپ های UV، تخته های چراغ قوه، چراغ های روشنایی، تخته های نور موتور سیکلت، تخته های نور صفحه نمایش تبلیغاتی، تخته های نور صحنه و غیره است.

انواع pcb بستر مسی یک طرفه عبارتند از: pcb بستر مسی یک طرفه معمولی، pcb بستر مس جداسازی ترموالکتریک یک طرفه، pcb بستر مسی سوراخ عایق یک طرفه و بستر مسی pcb سوراخ آبکاری یک طرفه.

چراغ قوه، لامپ معدنچی صنعتی، لامپ LED خودرو، لامپ UV، لامپ استیج پروژکتور، ارتباط 5G، وال واشر، چراغ خیابان LED، تجهیزات مکانیکی و تجهیزات مختلف روشنایی خنک کننده دقیق و پرتقاضا

عمر طولانی، اتلاف گرما کارآمد، کاربرد پایدار

Q1. آیا شما سازنده PCB هستید؟ آیا کارخانه دارید؟
A: ما بیش از 12 سال تولید کننده برد مدار چاپی حرفه ای هستیم، ما کارخانه ها، ماشین آلات داریم، می توانید تصاویر کارخانه ما را ببینید.
Q2. آیا می توانم نمونه های PCB را به صورت رایگان دریافت کنم؟ آیا ارسال رایگان موجود است؟
پاسخ: بله، ما می توانیم پس از صحبت و تأیید تمام جزئیات، نمونه های PCB رایگان را به شما بدهیم. اما ما ارسال رایگان ارائه نمی دهیم، در صورت خرید تعداد زیادی از محصولات، به شما تخفیف می دهیم.
Q3. آیا OEM انجام می دهید؟
پاسخ: بله. ما یک تولید کننده برد مدار چاپی هستیم، کارخانه ها و تجهیزات اتوماسیون اختصاصی برای کل فرآیند PCB و PCBA داریم و می توانیم محصولات را دقیقا شناسایی و ارسال کنیم. ما خدمات خرید یک مرحله ای را برای PCB و PCBA ارائه می دهیم.
Q4. آیا می توانید PCBهایی را با پدهای حرارتی در تماس مستقیم با بستر و الکترودهای روی لایه دیگر تولید کنید؟
پاسخ: بله، ما می‌توانیم PCBهایی را با پدهای حرارتی در تماس مستقیم با بستر تولید کنیم، که آنها را بسترهای مسی جدا شده از نظر حرارتی می‌نامیم، که می‌تواند اطلاعات Gerber را به ایمیل ما pcb@jbmcpcb.com برای تأیید تولید کند.
